Führen Sie Elektrolumineszenz(EL)- und Photolumineszenz(PL)-Inspektionen mithilfe unserer patentierten DaySy-Messtechnik eigenständig durch.
Messtechnik > Kameras
Wählen Sie eine EL- und PL-Kamera passend für Ihren spezifischen Anwendungsfall.
HR 246
24.6 MP hochauflösende NightSy-Kamera
- Für die meisten Anwendungen im Innen- und Außenbereich
- Nicht für direktes Sonnenlicht geeignet
- 24.6 MP hochauflösender
CMOS-Sensor - Ideal für die Inspektion nach der Anlieferung
HS 53
5.3 MP hochempfindliche DaySy-Kamera
- Für alle Anwendungen im Innen- und Außenbereich
- Geeignet für direktes Sonnenlicht
- 5.3 MP hochempfindlicher
InGaAs-Sensor - Ideal für Inspektionen nach der Installation oder einer Katastrophe
HS 13
1.3 MP hochempfindliche DaySy-Kamera
- Für alle Anwendungen im Innen- und Außenbereich
- Geeignet für direktes Sonnenlicht
- 1.3 MP hochempfindlicher
InGaAs-Sensor - Preiswerter Alleskönner
Arbeitsbereich - Lichtintensität

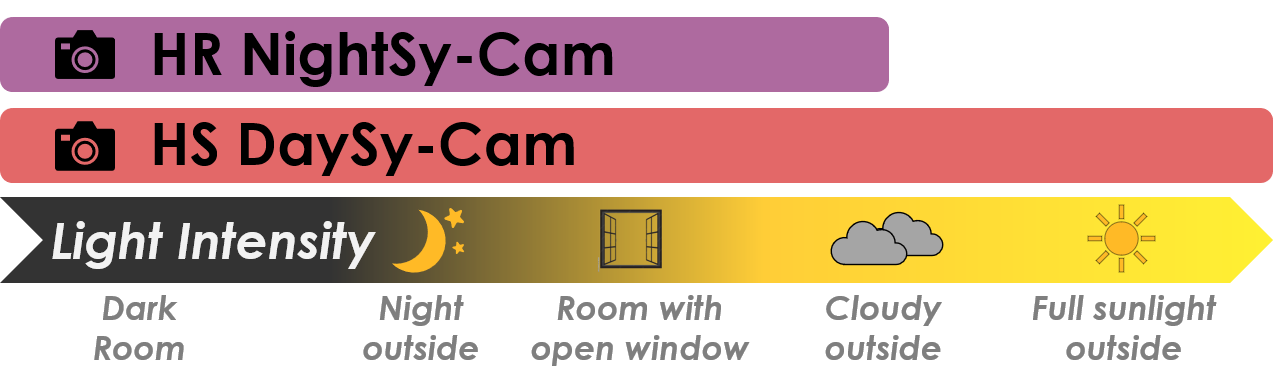

Der unten angegebene Arbeitsbereich zeigt an, bei welcher Helligkeit der Umgebung die Kameras gute Bildergebnisse liefern. Alle Kameras verwenden unsere patentierte Lock-in-Technologie, um den Betrieb bei vollem Tageslicht zu ermöglichen. Nur die DaySy-Kameras mit InGaAs-Sensor liefern bei direktem Sonnenlicht gute Ergebnisse, während die NightSy-Kameras für Umgebungen mit geringerer Sonneneinstrahlung (z.B. Innenräume) geeignet sind.
Auflösungsvergleich am Beispielbild

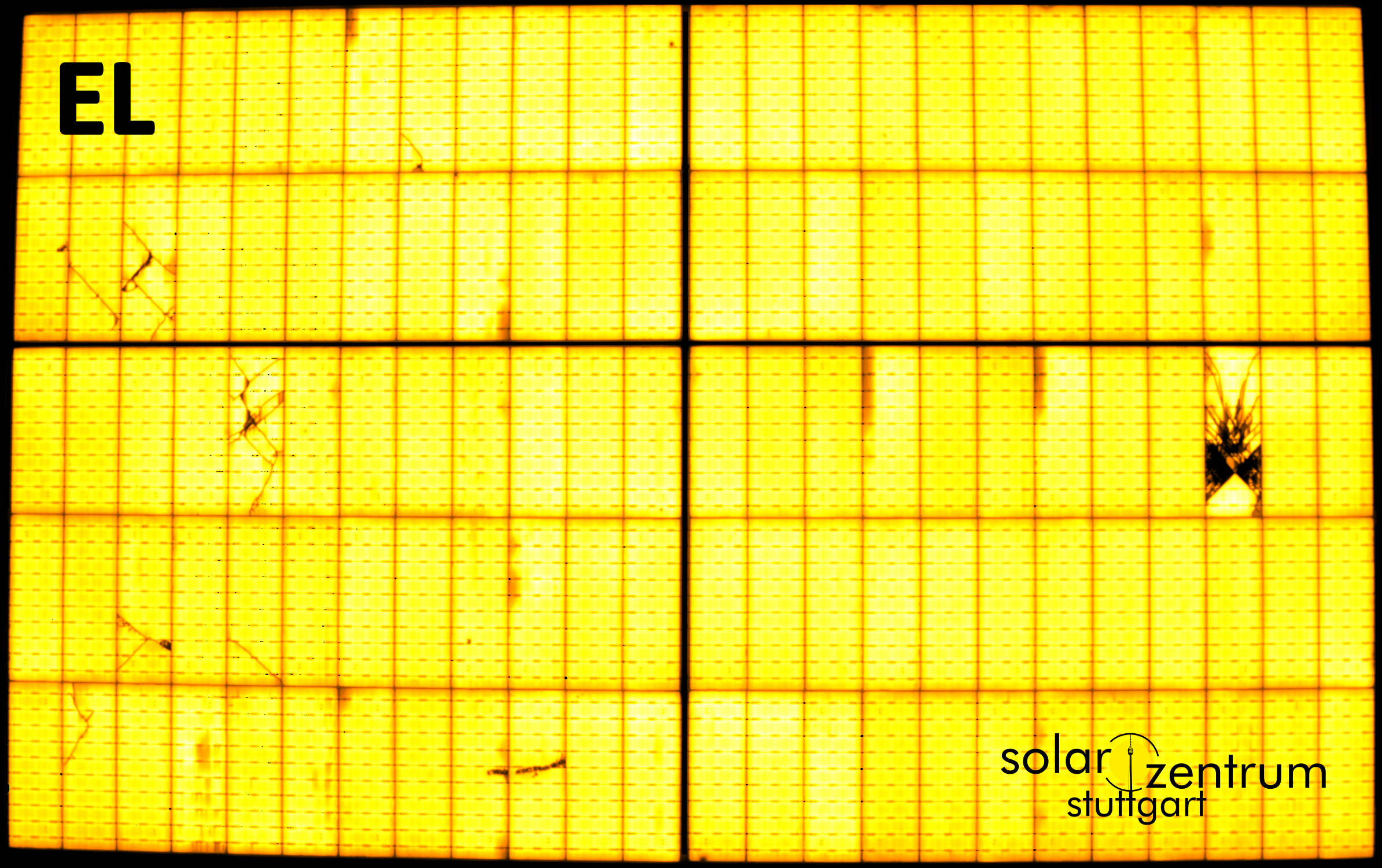

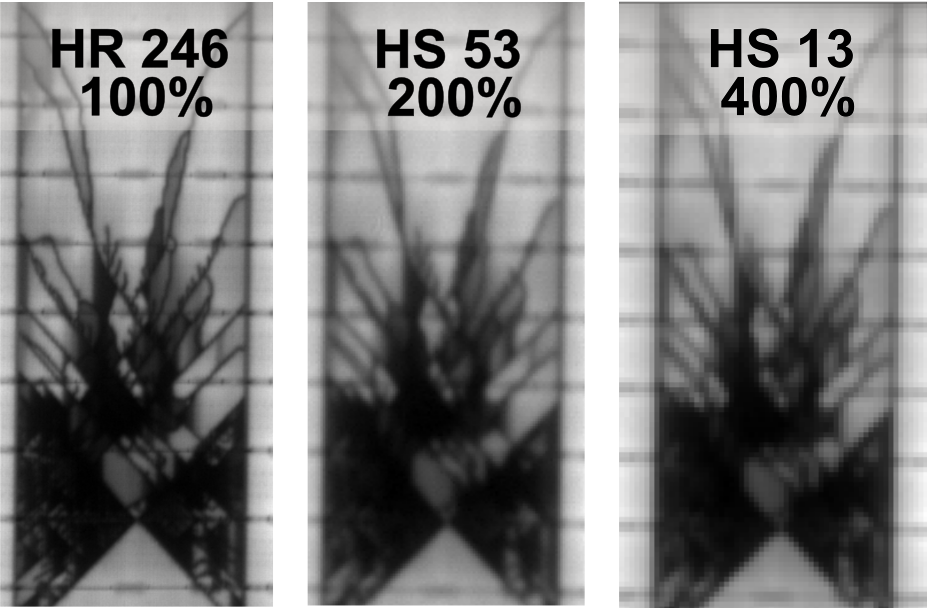

Das untenstehende Elektrolumineszenzbild eines Trina Moduls (Trina Vertex S TSM-400DE09.08) zeigt verschiedensten Defekte. Von diesem Modul wurden mit jeder Kamera aus der gezeigten Perspektive EL-Bilder aufgenommen.
Auflösung am 1,80-m-Modul
Die folgenden Werte zeigen die ungefähre Abbildungsgröße auf einem klassischen PV-Modul mit 1,80 m Länge.
| Kameraauflösung | Pixelgröße am Modul | Ortsauflösung |
|---|---|---|
| 24 MP | 0,4 mm/Pixel | ca. 1,5 lp/mm |
| 5 MP | 0,75 mm/Pixel | ca. 0,7 lp/mm |
| 1 MP | 1,5 mm/Pixel | ca. 0,35 lp/mm |
Was bedeutet das in der Praxis?
Dunkle Stellen und Defekte im Millimeterbereich können grundsätzlich mit allen Kameras erkannt werden. Die höhere Pixelzahl wird jedoch wichtig, wenn die Ursache genauer unterschieden werden soll: Handelt es sich um zwei nahe beieinanderliegende Risse, um einen größeren zusammenhängenden Defekt oder möglicherweise nur um Schmutz auf dem Glas? Je höher die Auflösung, desto belastbarer lässt sich diese Unterscheidung im EL-Bild treffen.
Zur Erkennung der Defektklassen aus dem VDE-Katalog reicht die HS 13 in der Regel aus. Eine Ausnahme bilden sehr kleine V-/X-Risse (tiny V/X-cracks) unter 4 mm.

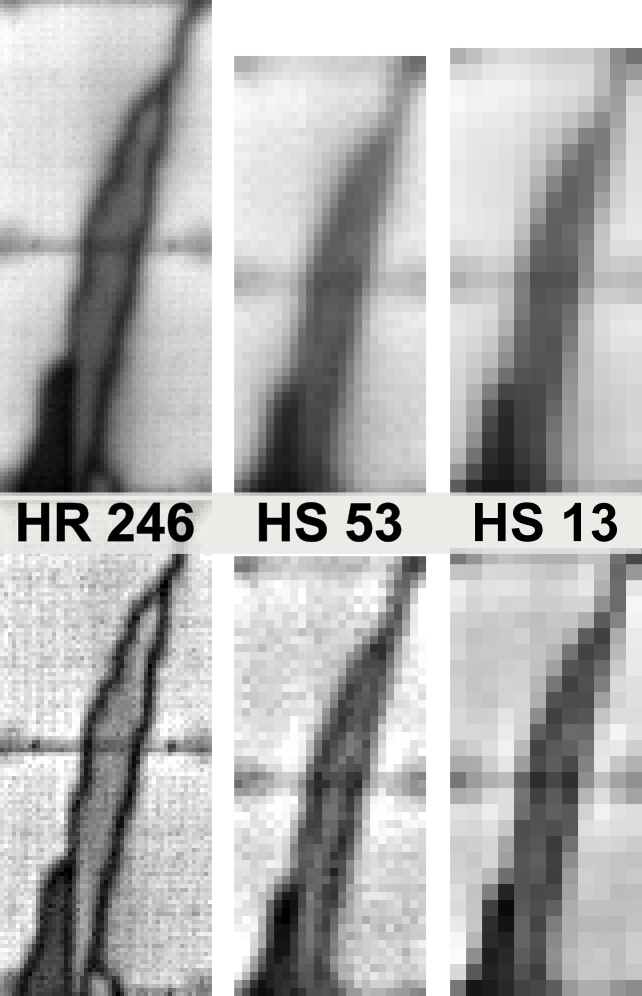

Zur Veranschaulichung zeigt die folgende Abbildung einen Ausschnitt von zwei Rissen der oberen Zelle mit jeweiliger Skalierung. Die obere Reihe ist unbearbeitet und die untere wurde nachgeschärft. Die Entfernung der Busbars beträgt 1,2 cm und der Abstand der Risse 3-4 mm. Daher ist die HS 53 Kamera geeignet, um kleine X-/V-förmige Risse größer als 3 mm zu prüfen. Für Defektmuster, bei denen noch kleinere Strukturen relevant sind, ist die HR 246 Kamera erforderlich.
USAF-1951-Auflösungstarget im EL-Bild

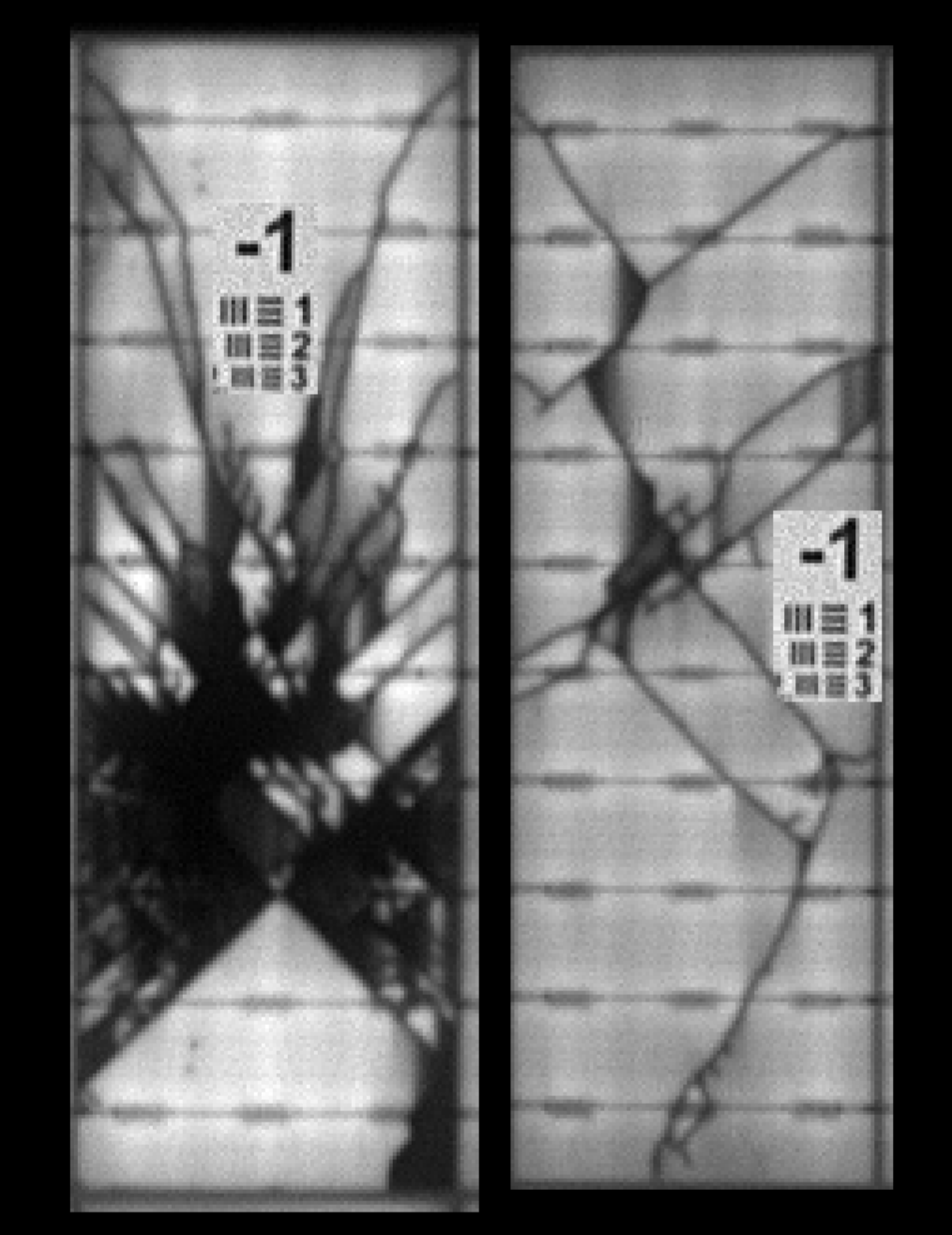

Das EL-Bild zeigt eine gesprungene Solarzelle mit deutlich erkennbarem verzweigtem Rissmuster. Zur Einordnung der Bildschärfe wurde zusätzlich die Gruppe −1 eines USAF-1951-Auflösungstargets in die Nahaufnahme integriert. Da die Strukturen dieser Gruppe noch aufgelöst werden, erreicht das Messsystem eine praxisrelevante Detailauflösung im Millimeterbereich. Damit lassen sich nicht nur großflächige Zellbrüche, sondern auch feine Verästelungen und elektrisch relevante Rissstrukturen zuverlässig sichtbar machen.
