EL/PL-Messtechnik

Führen Sie Elektrolumineszenz(EL)- und Photolumineszenz(PL)-Inspektionen mithilfe unserer patentierten DaySy-Messtechnik eigenständig durch.

Messtechnik > Zubehör

Vervollständigen Sie Ihr Setup mit dem für Ihren Anwendungsfall
bewährten Zubehör.

MEL PSU

Stromquelle für ein PV-Modul

inkl. Stecker
  • Output: 80 V, 19 A, ± 1520 W
  • Input: 85 - 265 VAC, 47 - 63 Hz
  • Perfekt für die „Post-Shipment“-Inspektion

SEL PSU

Stromquelle für einen PV-Strang

inkl. Stecker
  • Output: 1500 V, ± 30 A, ± 15 kW
  • Input: 3 x 380 - 480 VAC, 50/60 Hz
  • Perfekt für die Inspektion von PV-Strängen

Laptop

Robuster Outdoor-PC

inkl. Software
  • Stabil und lesbar bei Tageslicht
  • Bereits konfiguriert und getestet
  • Zuverlässiges Linux LTS OS

Dreibein

Kameraständer

inkl. Laptop-Halterung
  • Leicht, stabil, ausziehbar
  • Passendes Kugelgelenk mit Kameraadapterplatte
  • Möglichkeit zur Befestigung des Laptops

Barcode-Scanner

Industrieller Outdoor-Scanner

inkl. Ladegerät
  • Erhöhte Reichweite auch bei Tageslicht
  • QR- und Barcodes
  • Softwarebedienung mit Barcode-Befehlen für eine noch einfachere und schnellere EL-Inspektion

Optiken

Zusätzliche Objektive

inkl. spezieller Filter
  • Anpassung der Kamera an verschiedene Anwendungen
  • Praxiserprobte hochwertige Objektive
  • SWIR-Beschichtung
DaySy Messtechnik für EL Messungen

Anwendungen

MEL: Modul EL-Inspektion

Inspektion einzelner PV-Module

Inspektion nach dem Versand

Kontrollieren Sie für die Erfüllung aller erforderlichen Spezifikationen und Qualitätsstandards bei der Ankunft Ihrer PV-Module. Prüfen Sie Stichproben nach der Lieferung in einem Lager oder vor Ort auf Schäden und Risse, die möglicherweise während des Transports entstanden sind.

Einfacher Aufbau auch bei Tageslicht

Inspizieren Sie mit der DaySy-Messtechnik Ihre PV-Module tagsüber ohne komplizierte Vorbereitungen drinnen oder draußen.

Hoher Durchsatz von 480 Modulen pro Tag

Messen Sie innerhalb von acht Arbeitsstunden können Sie bis zu 480 Module. Während der Inspektion erstellen Sie hochauflösende EL-Bilder, die mit der Seriennummer des PV-Moduls gekennzeichnet sind.

PL Erweiterung

Mit der Erweiterung "MEL-PL" inspizieren Sie installierte PV-Module nacheinander, ohne dass eine zusätzliche Stromquelle benötigt wird.

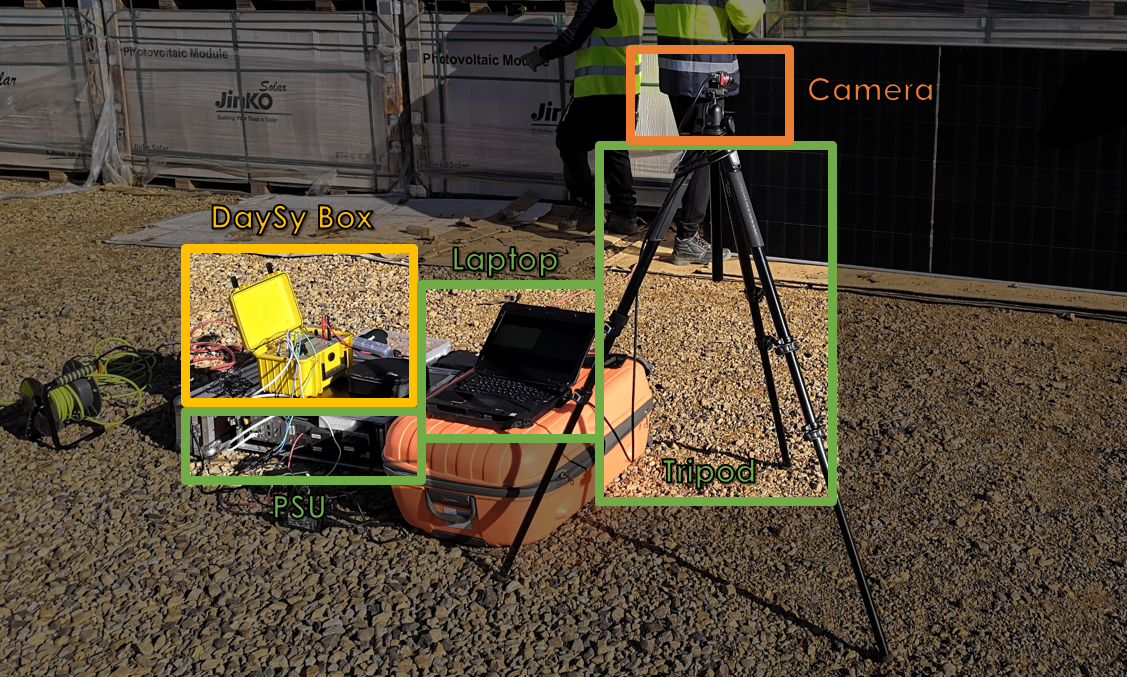

Empfohlenes Setup

Kamera: HR 246
Paket: MEL Paket
Zubehör: PSU MEL, Laptop, Barcode-Scanner, Dreibein

SEL: Strang EL-Inspektion

Bestromung eines ganzen PV-Stranges zur schnellen Inspektion aller PV-Module

Inspektion nach der Installation oder einer Katastrophe

Unser patentiertes DaySy-Verfahren ermöglicht Lumineszenzinspektionen von PV-Modulen in ihrem installierten Zustand bei vollem Tageslicht. Die Demontage der Module oder komplexe Versuchsaufbauten im Messcontainer gehören damit der Vergangenheit an.

EL-Inspektion eines ganzen Stranges

Bei der Elektrolumineszenz (EL) versorgt eine Stromquelle den gesamten PV-Strang mit der erforderlichen Energie, während sich die Kamera von Modul zu Modul bewegt, um hochauflösende Bilder zu erzeugen. Es besteht die Möglichkeit, die Bilder der PV-Module mit einem Barcode zu kennzeichnen.

Hoher Durchsatz von 1200 Modulen pro Tag

Innerhalb von acht Arbeitsstunden können Sie bis zu 1200 Module inspizieren. Während der Inspektion erstellen Sie hochauflösende EL-Bilder von jedem PV-Modul, die Aufschluss über den Grad der Beschädigung und deren Ursache geben.

PL-Erweiterung

Die "SEL-PL"-Erweiterung ermöglicht die Photolumineszenz, bei der die Sonne die benötigte Energie liefert, ohne Bedarf einer externen Stromquelle.

Empfohlenes Setup

Kamera: HS 53
Paket: SEL Paket
Accessoires: PSU SEL, Laptop, Dreibein
